News / Horizon bringt neuen Inline-Sammelhefter auf den Markt

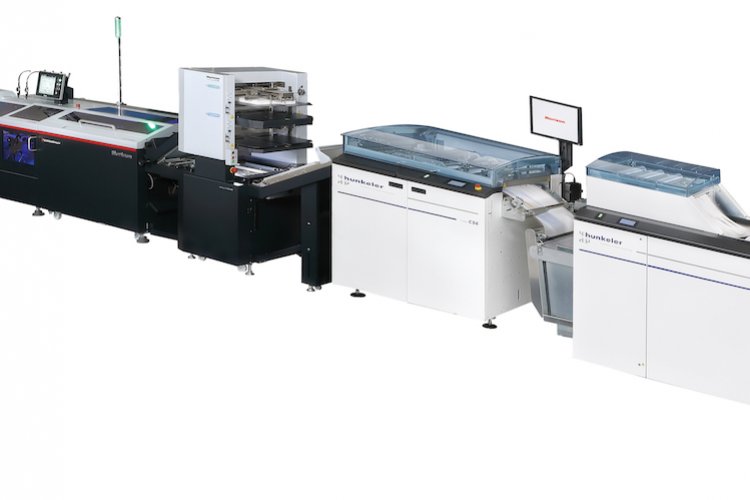

Der neue StitchLiner fertigt bis zu 6.000 Broschüren in der Stunde. (Bild: Horizon)
29.06.2022 Technik
Horizon bringt neuen Inline-Sammelhefter auf den Markt
Horizon stellt den iCE StitchLiner Mark V vor. Welche Funktionen der Inline-Sammelhefter mitbringt und wo der Betatest abgelaufen ist.
Horizon bringt den neuen Inline-Sammelhefter iCE StitchLiner Mark V auf den Markt. Er kann mit Abrollsystemen aller namhaften Hersteller kombiniert werden.
Nach dem Abrollen und Querschneiden wird jeder Bogen einzeln registriert und individuell gerillt. Anschließend werden die Bogen im neu entwickelten Transportsystem überlappend in einem Schuppenstrom zum Sammelhefter transportiert. Hier werden die Bogen einzeln gefalzt, übereinander gesammelt und komplettiert. Die Vereinzelung der Broschüren erfolgt über eine neu entwickelte Separiereinheit ohne Geschwindigkeitsverlust.
Broschüren mit variablen Seitenzahlen können vollautomatisch ohne Bedienereingriff verarbeitet werden: Die Trennung der Broschüren wird über eine Marken- oder Barcode-Lesung gesteuert. Abschließend wird die Broschüre auf dem Sattel im Rücken geheftet. Das System fertigt bis zu 6.000 Broschüren pro Stunde und 12.000 im Doppelnutzen.
Der optionale Umschlaganleger CF-50D mit individueller Rillung erlaubt die Zuführung von sechs- und achtseitigen Umschlägen oder das Einschießen von Bogen an jeder beliebigen Position in der Broschüre. Hierfür können bis zu drei Anleger angeschlossen werden. Zur Erweiterung der Produktionsmöglichkeiten kann der CF-50D auch als digitaler Anleger für die Verarbeitung von sequenziell gedruckten Einzelblättern aus dem Stapel verwendet werden.
Ein optionales Tracking-System dient der Qualitätssicherung im kompletten Fertigungsprozess. Es überwacht zum Beispiel die Auftragsnummer (ID) zur Trennung der Broschüren, überprüft dabei die Seitenreihenfolge und die Gesamtseitenzahl auf Richtigkeit. Optional erfolgt sowohl ein Abgleich zwischen Umschlag und Inhalt als auch eine Endkontrolle nach dem dreiseitigen Beschnitt.
Im Rahmen einer Technologie-Partnerschaft hat Horizon den StitchLiner Mark V gemeinsam mit der Esser printSolutions auf seine Marktreife geprüft. Nach erfolgreichem Abschluss des europäischen Feldtests wurde das erste System am Standort in Bretten installiert. Horizon ist mit dem StitchLiner Mark V nun in die Serienproduktion gestartet. (kü)
