News / Flexoplatten messen

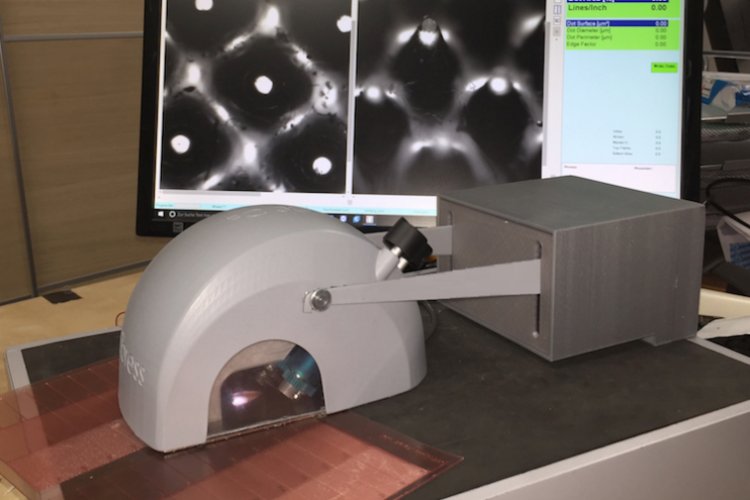

Das Messsystem gibt es als stationäres oder mobiles Modell.
10.04.2018  Technik
Flexoplatten messen
Sibress hat ein neues Plattenmessgerät entwickelt: Flexo Control 3D Plus kommt bei der Analyse von Flexoplatten zum Einsatz.
Sibress Flexo Control 3D Plus kann Raster auf Flexoplatten in Feinheiten zwischen 30 und 85/cm (80–216 lpi) messen. Es hat ein neuartiges Optiksystem mit erhöhter optischer Vergrößerung, das insbesondere die Seiten- beziehungsweise Flankenansicht der Rasterpunkte besser und präziser erfassen soll. Ebenso wurde das Werkzeug zur Messung von Relieftiefen, Flankenwinkeln sowie der Versockelung der druckenden Punkte weiterentwickelt.

Zwei Kameras nehmen die Oberfläche und die Flanken von Rasterpunkten auf, wobei mit der Seitenkamera der gesamte Sichtbereich scharf abgetastet werden kann. Zusätzlich erlaubt die neue Blendensteuerung der Seitenkamera die Anpassung an Lichtverhältnisse und an die Anforderungen unterschiedlicher Plattenmaterialien sowie Raster.

Alle im aktiven Messfeld befindlichen Rasterpunkte werden erfasst und von der "Versatile@flex"-Software analysiert und ausgewertet. Bilder können dabei direkt nebeneinander verglichen werden. Der Anwender sieht auf der einen Seite die Auswertung von Parametern wie Rastertonwert, Rasterweite, Punktdurchmesser sowie Punktumfang. Im Fenster daneben wird der Rasterpunkt von der Seite gezeigt, der dann mit dem weiterentwickelten Tool zur geometrischen Vermessung beurteilt werden kann.

Flexo Control 3D Plus ist in einer mobilen Version, bestehend aus Messgerät und Durchlichteinheit, oder als stationäres Modell erhältlich. Bei der stationären Version wird das Messgerät an einem Haltearm geführt und trifft beim Absenken die gewählte Messposition. Durch Entriegeln vom Führungsarm lässt sich das Gerät zusammen mit der separaten Lichteinheit auch als mobile Version nutzen. In Kürze wird für die stationäre Version von Flexo Control 3D Plus der Anschluss eines Mikrometers kommen, so dass auch die genaue Plattenstärke ermittelt werden kann. (kü)
